Consommables TBM
Position du produit:

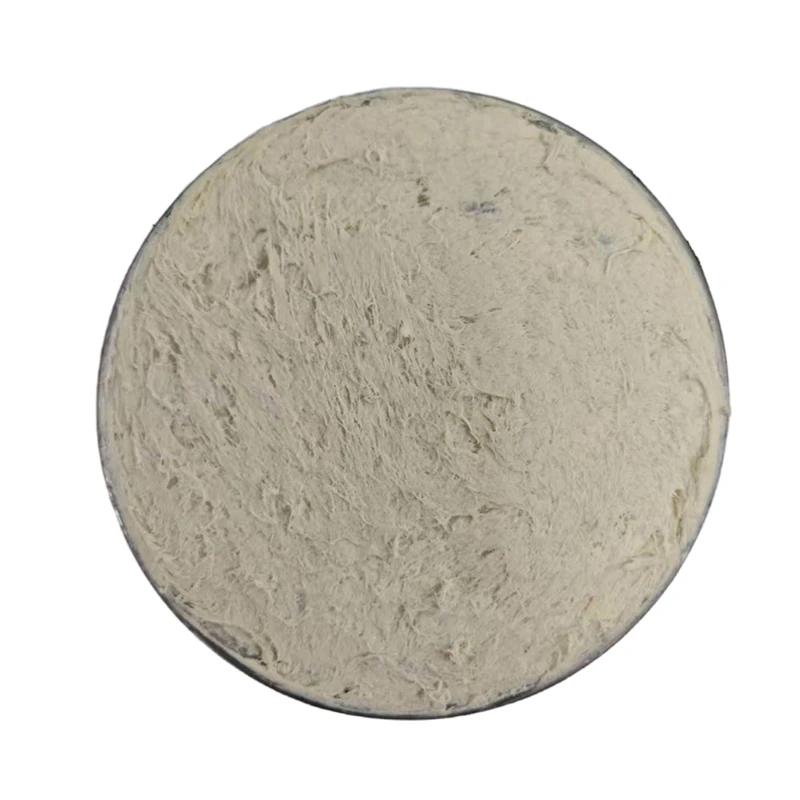

La graisse pour joint de bouclier est le consommable le plus consommé dans le creusement de tunnels de bouclier. Elle comble les espaces entre les brosses métalliques à la queue de bouclier, formant un joint de graisse continu entre l’extérieur du segment et l’intérieur de la queue de bouclier, empêchant ainsi l’entrée des eaux souterraines, du joint et du sol dans le tunnel.
La graisse pour joint de bouclier est le consommable le plus consommé dans le creusement de tunnels de bouclier. Elle comble les espaces entre les brosses métalliques à la queue de bouclier, formant un joint de graisse continu entre l’extérieur du segment et l’intérieur de la queue de bouclier, empêchant ainsi l’entrée des eaux souterraines, du joint et du sol dans le tunnel.

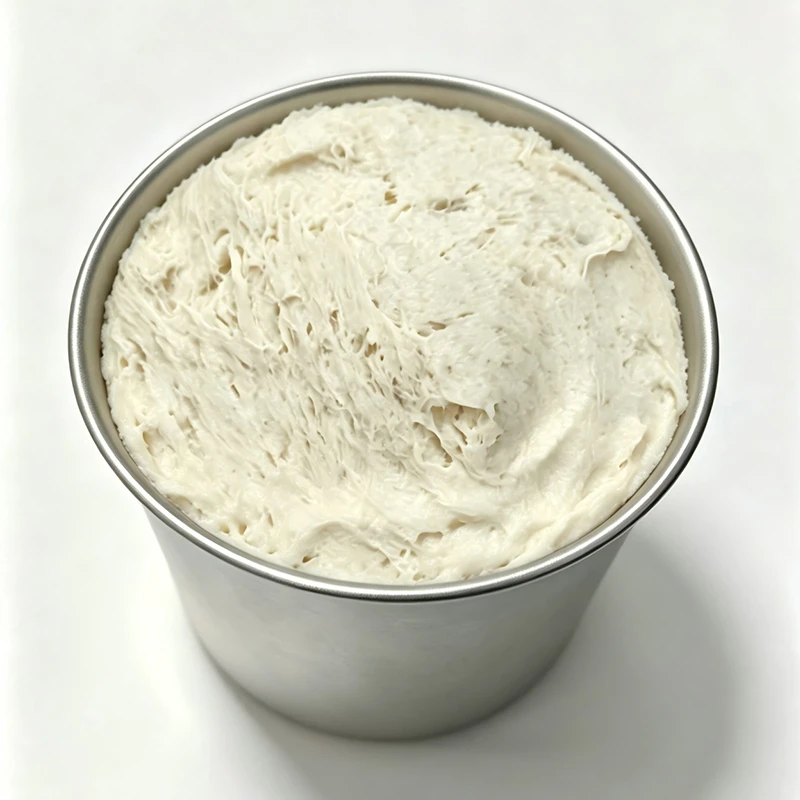

La série HDC-DWYZ utilise un système de renforcement en polymère et en fibres composites. Les fibres synthétiques forment un réseau 3D à l’intérieur de la graisse, combiné à une huile de base à haute adhérence, offrant une excellente résistance au lavage à l’eau sous haute pression d’eau. Disponible en grade pompage (DWYZ-01) et grade truelle (DWYZ-02).
|
Équipement applicable |
|
TBM à bilan de pression de terre (EPB) |
|
TBM en suspension / Mixshield |
|
Hard Rock TBM (Simple / Double Bouclier) |
|
Machine à monter des tuyaux & Micro TBM |
|
Modèle |
Emballage |
Durée de vie |
Notes |
|
HDC-DWZ-01 |
Tambour en fer de 250 kg
|
12 mois |
|
|
Test Item |
Spécification |
Méthode d’essai |
|
Apparence |
Pâte fibreuse jaune |
Visuel |
|
Densité (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2 - 2018 |
|
Pénétration du cône (25°C, 0,1 mm) |
180-210 |
GB/T 269-2023 |
|
Pompabilité |
25~75g/min |
T/CC 8-2023 Annexe A |
|
Performance d’étanchéité à la pression d’eau (3,5 MPa) |
Grade A |
T/CC 8-2023 Annexe B |
|
Propriété d’adhérence |
≥70 |
Méthode de test de contrôle interne d’entreprise |
|
Résistance au lavage de l’eau |
≤50mm |
Méthode de test de contrôle interne d’entreprise |
|
Uniformité de diffusion |
≥85% |
Méthode de test de contrôle interne d’entreprise |
|
Test Item |
Indice technique |
Méthode d’essai |
|
Apparence |
Pâte fibreuse jaune |
Visuel |
|
Densité (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2-2018 |
|
Pénétration du cône non travaillé (25°C, 0,1 mm) |
190～220 |
GB/T 269-2023 |
|
Pompabilité (g/min) |
— |
T/CC 8-2023 Annexe A |
|
Performance d’étanchéité à la pression d’eau (3,5 MPa) |
Grade A |
T/CC 8-2023 Annexe B |
|
Propriété d’adhérence |
≥150 |
Méthode de test de contrôle interne d’entreprise |
|
Résistance au lavage de l’eau |
≤50mm |
Méthode de test de contrôle interne d’entreprise |
|
Uniformité de diffusion ( %) |
— |
Méthode de test de contrôle interne d’entreprise |
• Excellente résistance au lavage à l’eau
Lavage de l’eau ≤3–5 % à 38°C, étanchéité stable à 6 bars
• Adhérence métallique élevée
Taux d’adhérence ≥95 % (P) / ≥98 % (T)
• Structure renforcée de fibres
Les fibres synthétiques forment un squelette 3D, anti-extrusion
• Large plage de températures
10°C à +60°C
• Pompabilité fluide
Minimum à 25°C, 0,5 MPa, sans obstruction
• Formule écologique
Huile de base biodégradable sans chlore, sans métaux lourds
• Rentable
30 à 50 % de moins que les marques importées à des performances équivalentes
• Parcours éprouvé
Parcours éprouvé
● Avant le lancement du TBM, combler manuellement tous les espaces entre les rangées de brosses métalliques avec la résistance à truelle WR-89T. C’est la base du système d’étanchéité. Les vides laissés lors du remplissage initial seront agrandis par la pression de l’eau lors de l’excavation.
● Remplissez soigneusement entre chaque rangée de brosses, sans angles morts
● Référence : 25 à 40 kg par rangée de brosse, selon le diamètre du TBM
● Inspecter chaque rangée après le remplissage, confirmer qu’il n’y a pas de vides avant l’assemblage
● Lors de l’avance du TBM, pomper en continu le WR-89P dans l’écart arrière de la bouclier via une pompe à graisse automatique. La graisse est pressée sous pression dans les interstices des brosses, fusionnant avec le remplissage initial du WR-89T pour former un joint dynamique continu.
● 0,2–0,5 MPa / Pression d’injection : 0,2–0,5 MPa au-dessus de la pression extérieure de l’eau/coulis
● Dosage : 8 à 15 kg par anneau, selon le diamètre et les conditions du sol
● Attention : Surveillez la pression d’injection en continu ; une chute de pression soudaine peut indiquer une déformation ou des dommages à la brosse
● Augmenter la teneur en fibres pour un sol à haute perméabilité
